Standard:Einheitliche Prüfungen
Beschreibung:
Die DIN125A Waschmaschine, auch als Flachwaschmaschine oder Flachstahlwaschmaschine bekannt, ist eine gängige Befestigungsanlage.
Die Waschmaschine entspricht der DIN 125A, einer deutschen Industriestandard, die die Größen- und Leistungsanforderungen an die Waschmaschinen festlegt.Es eignet sich für eine Vielzahl von mechanischen und strukturellen Anwendungen und wird hauptsächlich zur Bereitstellung einer gleichmäßigen Druckverteilung zwischen Bolzen und Muttern verwendet, die Verhinderung von Lösern und Beschädigungen von Teilen.
DIN125 Flachspülmaschine bezieht sich auf die deutsche Norm DIN125-1990, die die nichtwinklige Flachspülmaschine mit Produktstufe A, Gewinde Durchmesser 1,6 ~ 36MM und Härtegrad 140HV und 200HV spezifiziert.Diese Waschmaschine kann in verschiedenen Schraubendurchmessern von M3 bis M100 verwendet werdenDarüber hinaus kann es auch verschiedene Oberflächenbehandlungen wie Plain (Plain) oder galvanisiert (Dacromet) wählen, um zusätzliche Korrosionsbeständigkeit zu gewährleisten.
Insgesamt ist die DIN125A Waschmaschine eine gängige Befestigungsanlage, die zur gleichmäßigen Druckverteilung und zur Verhinderung von Lockerung und Beschädigung von Teilen verwendet wird.
| Material | 45#/40CR |
| Größe | M3-M100 |
| Beenden Sie. | Einfach/schwarz/ZINK/HDG/Dacromet/mechanisch verzinkt |
| Härte | HV300/HRC35-45 |
| Markierung | kann angepasst werden |
| Anwendung | Bauwesen/Windkraftanlagen/Eisenbahnlinie |
| Verpackung | Karton + Palette; wir können Waschmaschinen nach Ihren Anforderungen verpacken |
| Bedingungen | FOB+Shanghai/Ningbo |
| Lieferzeit | 30-70 Tage |
|
Größe |
Innerer Durchmesser (min) | Innerer Durchmesser (max) | Außendurchmesser (max) | Außendurchmesser (min) |
Nennwert Größe |
Stärke (maximal) |
Stärke (min) |
|
3 |
3.2 | 3.38 | 7 | 6.64 | 0.5 | 0.55 | 0.45 |
| 3.5 | 3.7 | 3.88 | 8 | 7.64 | 0.5 | 0.55 | 0.45 |
| 4 | 4.3 | 4.48 | 9 | 8.64 | 0.8 | 0.9 |
0.7 |
| 5 | 5.3 | 5.48 | 10 | 9.64 | 1 | 1.1 | 0.9 |
| 6 | 6.4 | 6.62 | 12 | 11.57 | 1.6 | 1.8 | 1.4 |
| 7 | 7.4 | 7.62 | 14 | 13.57 | 1.6 | 1.8 | 1.4 |
| 8 | 8.4 | 8.62 | 16 | 15.57 | 1.6 | 1.8 | 1.4 |
| 10 | 10.5 | 10.77 | 20 | 19.48 | 2 | 2.2 | 1.8 |
| 12 | 13 | 13.27 | 24 | 23.48 | 2.5 | 2.7 | 2.3 |
| 14 | 15 | 15.27 | 28 | 27.48 | 2.5 | 2.7 | 2.3 |
| 16 | 17 | 17.27 | 30 | 29.48 | 3 | 3.3 | 2.7 |
| 18 | 19 | 19.33 | 34 | 33.38 | 3 | 3.3 | 2.7 |
| 20 | 21 | 21.33 | 37 | 36.38 | 3 | 3.3 | 2.7 |
| 22 | 23 | 23.33 | 39 | 38.38 | 3 | 3.3 | 2.7 |
| 24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 |
| 26 | 27 | 27.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 27 | 28 | 28.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 28 | 29 | 29.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 30 | 31 | 31.39 | 56 | 55.26 | 4 | 4.3 | 3.7 |
| 32 | 33 | 33.62 | 60 | 58.8 | 5 | 5.6 | 4.4 |
| 33 | 34 | 34.62 | 60 | 58.8 | 5 | 5.6 | 4.4 |
| 35 | 36 | 36.62 | 66 | 64.8 | 5 | 5.6 | 4.4 |
| 36 | 37 | 37.62 | 66 | 64.8 | 5 | 5.6 | 4.4 |
| 38 | 39 | 39.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 39 | 40 | 40.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 40 | 41 | 41.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 42 | 43 | 43.62 | 78 | 76.8 | 7 | 8 | 6 |
| 45 | 46 | 46.62 | 85 | 83.6 | 7 | 8 | 6 |
| 48 | 50 | 50.62 | 92 | 90.6 | 8 | 9 | 7 |
| 50 | 52 | 52.74 | 92 | 90.6 | 8 | 9 | 7 |
| 52 | 54 | 54.74 | 98 | 96.6 | 8 | 9 | 7 |
| 55 | 57 | 57.74 | 105 | 103.6 | 9 | 10 | 8 |
| 56 | 58 | 58.74 | 105 | 103.6 | 9 | 10 | 8 |
| 58 | 60 | 60.74 | 110 | 108.6 | 9 | 10 | 8 |
| 60 | 62 | 62.74 | 110 | 108.6 | 9 | 10 | 8 |
| 64 | 66 | 66.74 | 115 | 113.6 | 9 | 10 | 8 |
| 68 | 70 | 70.74 | 120 | 118.6 | 10 | 11 | 9 |
| 72 | 74 | 74.74 | 125 | 123.4 | 10 | 11 | 9 |
| 76 | 78 | 78.74 | 135 | 133.4 | 10 | 11 | 9 |
| 80 | 82 | 82.87 | 140 | 138.4 | 12 | 13.2 | 10.8 |
| 85 | 87 | 87.87 | 145 | 143.4 | 12 | 13.2 | 10.8 |
| 90 | 93 | 93.87 | 160 | 158.4 | 12 | 13.2 | 10.8 |
| 95 | 98 | 98.87 | 165 | 163.4 | 12 | 13.2 | 10.8 |

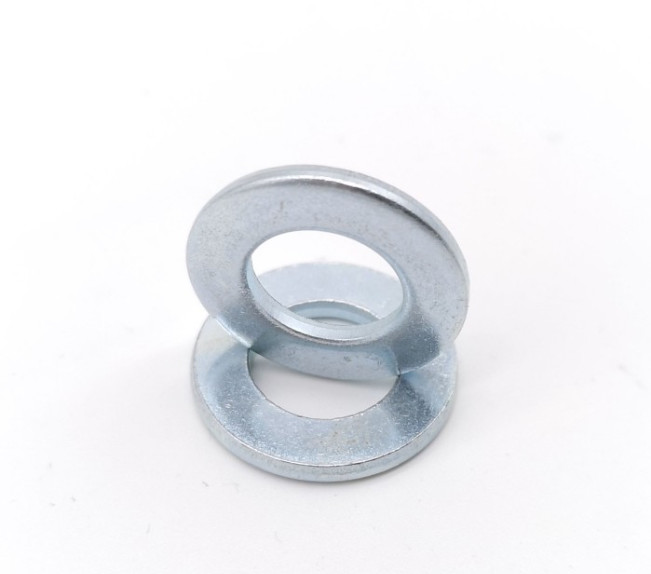

Produktbilder für Flachspülmaschinen
